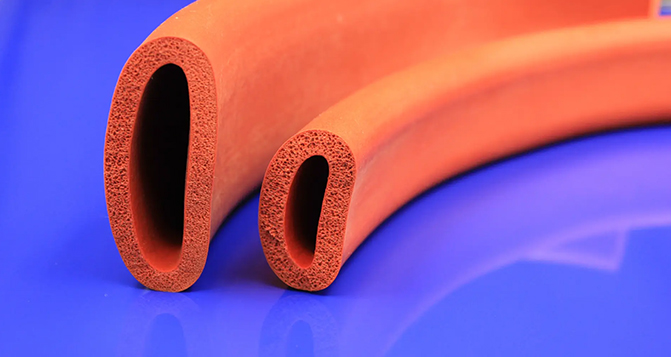

一、發泡膠擠出管的硫化與發泡機理

1. 硫化與發泡的協調

硫化與發泡的速率需相互協調，過快或過慢的硫化速度均不利于發泡過程。硫化速度過快會抑制發泡劑分解，導致發泡不充分；而硫化速度過慢則可能導致膠料表面被氣體沖破，影響膠管表面的平整度。因此，硫化速度應略快于發泡速度，以確保膠管表面光滑且發泡均勻。橡膠墊圈制作

2. 發泡過程

發泡膠管的發泡過程主要依賴微波加熱。微波通過熱輻射從膠管內部開始加熱，使膠管內部先受熱發泡，而外部膠料則因溫度較低而保持一定的流動性，有利于膠管順利發泡。隨后，膠管進入熱空氣加熱段完成最后的硫化和發泡過程。密封用的橡膠硅膠材料

二、配方設計要點

1. 生膠選擇

生膠的選擇需綜合考慮挺性、流動性和硫化速度。為了保持膠料的挺性，通常選用門尼較高的生膠牌號；為了獲得良好的流動性，可選用門尼較低的生膠或加入流動助劑；為了滿足發泡膠的硫化速度要求，需選用第三單體含量較高的生膠。橡膠硅膠材料特種密封

2. 補強劑與硫化體系

補強劑主要選用流動性好的碳黑，如N550。硫化體系設計需快速且交聯密度適中，以保證發泡劑分解出的氣體能夠順利將膠料發泡。常用的硫化體系包括大量的超促進劑和硫磺用量的降低。新能源設備橡膠密封圈

3. 發泡劑選擇

發泡劑的選擇應關注其分解溫度和發氣量。分解溫度應適中，避免發泡先于硫化或后于硫化；發氣量應穩定，以保證膠管尺寸的準確性。常用的發泡劑有AC、H、OT等。彈簧儲能橡膠密封件

三、煉膠與工藝控制

1. 清潔與停放

煉膠過程中需保持清潔，避免雜質混入。煉好的膠料停放24小時后再使用，有利于配合劑的分散。新能源汽車硅膠橡膠密封墊

2. 擠出機操作

擠出機喂料時螺桿旋轉速度應適中，避免磨傷螺桿。擠出機溫度控制從喂料段到出口遞增，以提高膠料的塑性和預熱效果。擠出速度需與硫化槽傳送速度相匹配，以保證膠管質量。儲能產業減震橡膠硅膠配件定制廠家

3. 硫化與發泡工藝

硫化與發泡工藝包括高溫段、微波段和熱空氣段。高溫段主要用于膠管表皮結皮；微波段利用微波輻射從內到外加熱膠管，引發發泡劑分解；熱空氣段用于完成最后的硫化和發泡。冷卻與剪切工序確保膠管成品的質量。廣東新能源產業橡膠硅膠配件定制生產廠家
