NBR（丁腈橡膠），憑借其卓越的耐油與耐熱特性，在密封件領域得到了廣泛應用。然而，其耐磨性能的相對欠缺，限制了在高磨損環境中的應用潛力。為了改善NBR密封件的耐磨性，需從配方優化、加工工藝的改進以及使用環境的調整等多方面入手，以下是對這些方面的詳細探討，輔以具體數據以增強說明的清晰度。橡膠產品有哪些



一、NBR材料的基本特性及耐磨性不足解析

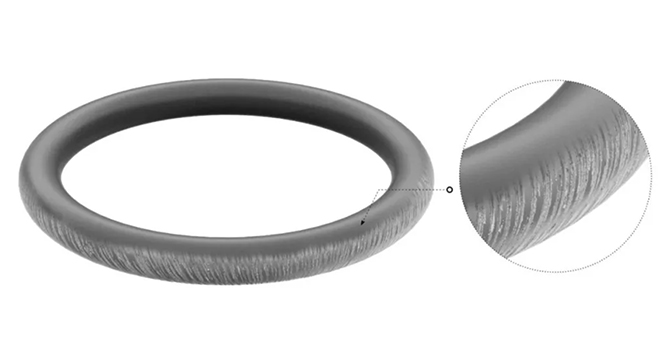

NBR密封件因出色的抗油、耐熱性能，廣泛應用于汽車、工程機械及液壓設備等領域。但在高摩擦或高負荷條件下，NBR的相對低硬度和彈性模量導致其耐磨性不足。NBR橡膠的磨損主要體現為體積減少和表面損耗，受硬度、彈性、耐熱性和填料種類等多種因素影響。因此，增強NBR密封件的耐磨性需從分子結構、填料配比、增塑劑選擇及加工工藝等多角度綜合考慮。硅橡膠墊圈



二、配方優化策略——強化NBR密封件的耐磨性能



增加耐磨填料比例



炭黑：作為增強橡膠耐磨性的關鍵填料，細粒徑、高結構的炭黑能有效提升橡膠硬度和耐磨性。研究顯示，當炭黑N330添加量達到30份時，NBR的耐磨性顯著提高，磨損量降低約15%。密封橡膠硅膠橡膠硅膠材料



二氧化硅：不僅能增強橡膠的抗拉伸強度，還能提升耐磨性。實驗數據表明，添加15份二氧化硅，NBR的耐磨性提升約12%。螺絲橡膠墊圈



引入納米材料



納米氧化鋁：適量添加（如3份）能大幅提升NBR的耐磨性（約25%）和拉伸強度，但過多添加會降低密封件的柔韌性。



納米碳酸鈣：添加5份納米碳酸鈣可使橡膠磨損量減少約10%，在實際應用中效果顯著。



優化硫化體系



結合硫磺硫化和過氧化物硫化體系，可在保證耐磨性的同時提升耐熱性。實驗顯示，采用2.5份硫磺和0.8份過氧化物復合硫化時，NBR密封件的耐磨性提升約18%，高溫穩定性增強。



使用交聯劑



如雙酚A等交聯劑能增加橡膠的分子交聯密度，提升耐磨性。實驗表明，添加2份雙酚A后，NBR的耐磨性能提高約20%。汽車減震橡膠硅膠配件定制廠家



三、工藝優化措施——提升NBR密封件的耐磨性



增強混煉均勻性



提高混煉溫度和延長混煉時間可使填料分布更均勻，增強橡膠結構強度，從而提升耐磨性。實驗數據顯示，混煉溫度提升至145℃、時間延長至15分鐘時，耐磨性提高約10%。專業定制汽車橡膠硅膠配件廠家



精確控制硫化條件



硫化溫度和時間對橡膠物理性能至關重要。高溫快速硫化雖能提高效率，但可能導致內部氣泡形成。實驗表明，硫化溫度控制在150℃、時間為12分鐘時，耐磨性提升約15%，且密封性能不受影響。



表面處理技術



如等離子表面處理、激光雕刻和噴砂處理等，可在NBR表面形成保護層，增強耐磨性。研究表明，等離子表面處理后的NBR密封件耐磨性提升約20%，表面硬度和抗刮性顯著提高。新能源電池橡膠密封測試標準



四、優化使用環境——延長NBR密封件壽命



降低摩擦



通過優化密封件設計、使用潤滑油等方式減少摩擦力，可有效降低磨損。



控制工作環境



高溫、高濕環境會加速NBR老化，降低耐磨性。建議工作溫度不超過100℃，濕度保持在50%以下。新能源電池橡膠密封測試視頻



定期維護



定期檢查密封件磨損情況，并進行維護或更換，確保設備穩定運行。研究表明，每半年檢查一次可顯著延長使用壽命。再生橡膠產品





特別聲明：內容來源 橡膠網 僅供參考，以傳遞更多信息而不是盈利。版權屬于原作者。如有侵權，請聯系刪除。
