橡膠混煉不均是橡膠制品生產過程中一個常見的工藝難題，它不僅會降低產品質量，還可能削弱產品性能，嚴重時甚至導致產品報廢。這種現象的成因復雜多樣，包括原材料質量不達標、混煉參數調控失誤、設備老化或不適配、工藝流程存在缺陷等。接下來，我們將深入剖析橡膠混煉不均的外觀特征、成因及其對制品性能的深遠影響。天然橡膠產品

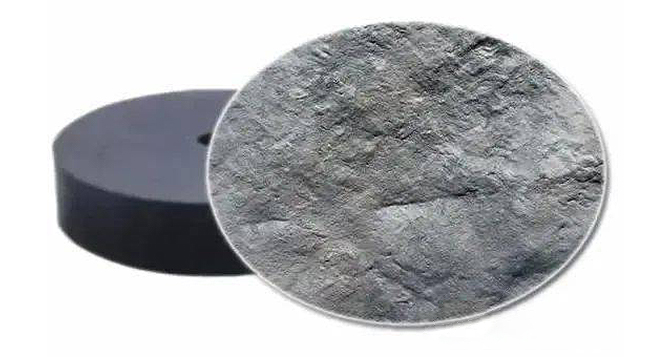

一、橡膠混煉不均的外觀特征



色澤差異



橡膠材料在混煉過程中，若填料（例如炭黑）和增塑劑等成分未能均勻分布，將導致混煉后的橡膠呈現出顏色深淺不一的“色斑”或“云紋”現象，這通常預示著后續性能可能潛藏問題。氣動密封橡膠硅膠材料





顆粒與團塊



混煉溫度控制不當或混煉時間不足，可能導致未充分分散的顆粒、填料或硫化劑等以團塊形式殘留于膠料中，這些團塊將影響后續硫化階段的膠料均勻性，進而造成成品內在質量的不穩定。東莞廚房衛浴電器橡膠硅膠配件定制生產廠家



表面粗糙



混煉不均的膠料表面往往不平整，出現顆粒感或粗糙感，這是由于某些配方成分未能充分分散于橡膠基體中，特別是那些不易分散的填料或高黏度增塑劑。專業定制廚房衛浴電器橡膠硅膠配件廠家



硬度差異



混煉不均會導致膠料硬度在不同位置出現差異，硫化劑分布不均會導致硫化速度不一，進而造成橡膠制品硬度的不一致，直接影響其機械性能和使用壽命。三元乙丙橡膠密封圈



氣泡與空隙



混煉過程中空氣未完全排出或原料水分未充分揮發，可能導致膠料中產生微小氣泡或空隙，這些問題將降低成品的受力性能和穩定性。密封橡膠硅膠材料批發



二、混煉不均的主要原因



原材料質量



原材料的粒徑、分散性等物理性能對混煉過程至關重要。例如，炭黑的粒徑和分布對膠料均勻性有顯著影響，粒徑不均或含雜質的炭黑易導致混煉不均。密封橡膠硅膠材料是什么



溫度控制



溫度是混煉過程中的關鍵參數。溫度過低，橡膠黏度大，流動性差，填料難以分散；溫度過高，橡膠易提前硫化，導致黏度劇增，影響混煉均勻性。軸承密封橡膠硅膠材料



混煉時間



混煉是一個需要時間的過程，需在高剪切力作用下將配方組分充分分散和混合。時間不足，填料和添加劑無法充分分散，形成不均的膠料。氟橡膠產品



設備問題



混煉設備的工作狀態直接影響混煉效果。設備磨損、混煉腔死角、混煉輥間距不均等問題，均會導致膠料分布不均。此外，不同設備的混煉效率和方式存在差異，攪拌力度不足也會導致混煉效果不佳。廚房電器過線橡膠圈規格



操作工藝



操作人員的技術水平對混煉效果有重要影響。操作不規范，如隨意調整溫度或混煉速度，忽視加料順序和量等細節，均會導致混煉不均。



三、混煉不均對橡膠制品性能的影響



力學性能波動



混煉不均導致填料分布不均，進而影響橡膠制品的力學性能，如拉伸強度、撕裂強度和硬度等，使其表現出不穩定性。廚房電器類橡膠制品



耐老化性能下降



混煉不均導致抗氧化劑分布不均，使某些區域易受氧化作用影響，降低制品的耐老化性能，對戶外使用的橡膠制品影響尤為顯著。



氣密性受損



混煉不均可能導致材料中產生微小氣泡或空隙，降低橡膠制品的氣密性，使其在高壓或真空條件下易泄漏。



耐磨性降低



混煉不均導致填料分布不均，使制品表面的耐磨性能變差，加速摩擦磨損，縮短使用壽命。衛浴橡膠墊圈



加工性能受影響



混煉不均直接影響后續的加工工序，如擠出、壓延和模壓等，導致制品外觀缺陷增加，市場競爭力下降。



硫化質量不佳



混煉不均導致硫化劑分布不均，形成性能不一致的區域，如硫化不均的輪胎在行駛中可能產生變形或裂紋，威脅安全性能。



彈性和柔韌性減弱



混煉不均導致填料和增塑劑分布不均，降低橡膠材料的彈性和柔韌性，使其在受力時更易斷裂、變形或失效。



耐腐蝕性降低



對于需具備耐腐蝕性的橡膠制品，混煉不均會導致防腐劑分布不均，使其在化學品環境中失去保護，發生腐蝕、溶脹或降解等問題。





特別聲明：內容來源 橡膠網 僅供參考，以傳遞更多信息而不是盈利。版權屬于原作者。如有侵權，請聯系刪除。
