在橡膠制品領域，耐磨性和撕裂性能是衡量橡膠材料質量的關鍵要素，特別是在輪胎、輸送帶、密封件以及工業橡膠產品等方面。然而，這兩種性能往往相互制約：高耐磨性通常伴隨著硬度的提升，進而降低了撕裂性能。本文依據實驗數據和實際應用案例，深入探討了哪些橡膠材料能夠同時展現出卓越的耐磨性和撕裂性能。密封橡膠硅膠材料參數

一、耐磨性與撕裂性能的定義及評估標準

耐磨性能：這一性能主要通過DIN耐磨耗量測試或Akron磨耗測試來評估。其評估單位可以是體積損失（mm³）或質量損失（mg），數值越低代表耐磨性越好。例如，輪胎用天然橡膠（NR）的DIN磨耗量通常在120–200 mm³之間，而順丁橡膠（BR）則在80–140 mm³之間。

撕裂性能：撕裂強度（Tear Strength, Ts）是衡量橡膠材料撕裂性能的主要指標，測試標準通常采用ASTM D624。評估單位為kN/m，數值越高表示抗撕裂能力越強。天然橡膠的撕裂強度一般可達40–60 kN/m，而聚氨酯橡膠（PU）則可高達80–120 kN/m。汽車精密連接器硅橡膠密封定制廠家

二、橡膠材料的性能對比

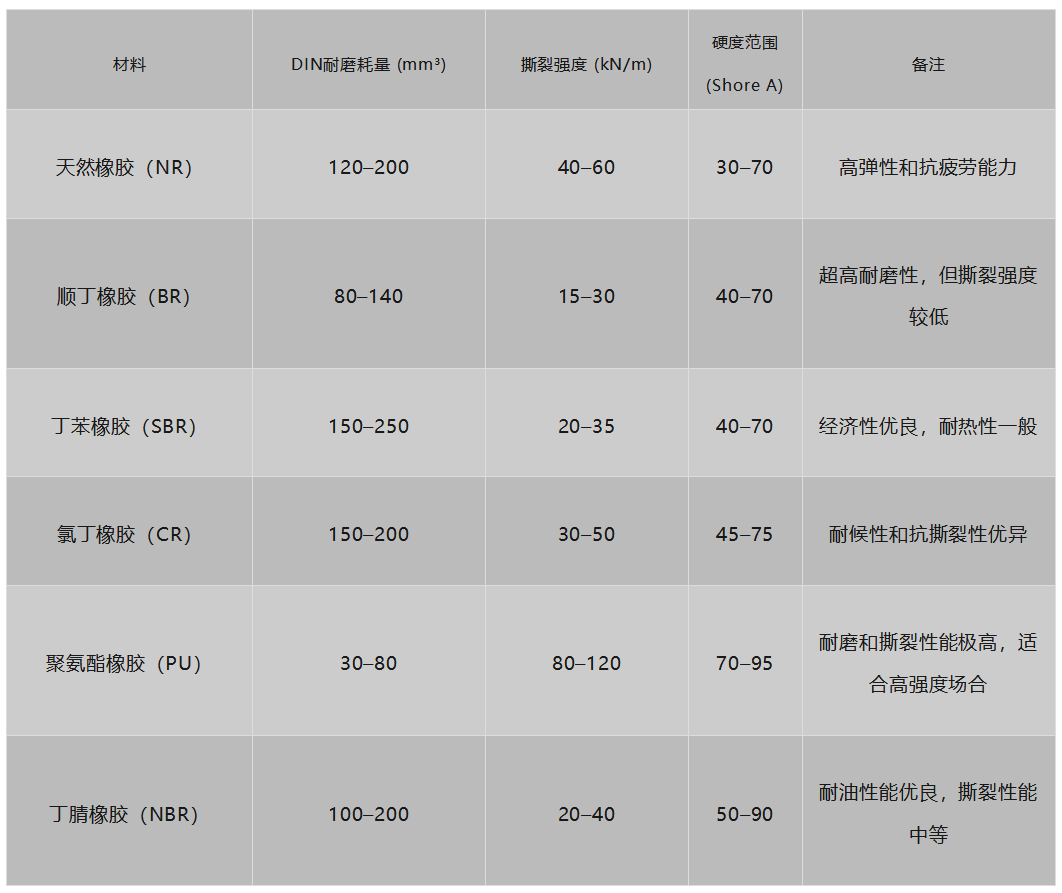

以下是幾種常用橡膠材料的耐磨性和撕裂性能數據對比：

三、高性能橡膠材料分析及其改性方法

天然橡膠（NR）

實驗顯示，天然橡膠因拉伸誘導結晶作用而在撕裂性能上表現突出，典型撕裂強度為50 kN/m，加入N330炭黑后強度可提升至60 kN/m。補強數據顯示，當炭黑含量從30 phr增加到60 phr時，耐磨耗量從180 mm³降低至130 mm³，撕裂強度也提高了約20%。東莞汽車橡膠硅膠配件定制生產廠家

順丁橡膠（BR）

順丁橡膠的DIN耐磨耗量在80–140 mm³之間，是耐磨性能極佳的橡膠材料。將其與天然橡膠按50:50的比例共混后，撕裂強度從30 kN/m提升至42 kN/m，同時耐磨耗量保持在120 mm³以下。在動態負荷條件下，順丁橡膠的裂紋擴展速率約為天然橡膠的70%。新能源產業常用橡膠硅膠配件

丁苯橡膠（SBR）

加入50 phr高補強炭黑（如N220）后，丁苯橡膠的耐磨耗量可降低至150 mm³，撕裂強度提高至30 kN/m。在輪胎胎面配方中，丁苯橡膠與天然橡膠的混合比例通常為60:40，以實現耐磨與抗撕裂性能的平衡。廚房電器類橡膠制品是什么

聚氨酯橡膠（PU）

聚氨酯橡膠的DIN耐磨耗量僅為30–80 mm³，是所有橡膠材料中耐磨性最強的。同時，其撕裂強度可高達120 kN/m。通過添加10 phr增韌劑（如增韌型液態橡膠），聚氨酯橡膠的撕裂強度可進一步提升10%，耐磨性能保持不變。橡膠墊圈熱水

氯丁橡膠（CR）

氯丁橡膠在常溫下的撕裂強度為45 kN/m。加入硅烷偶聯劑后，撕裂強度可提高至50 kN/m，耐磨耗量降低10%。通過使用氧化鎂與鋅氧化物雙活化體系，可進一步提高氯丁橡膠的抗裂紋擴展性能。

丁腈橡膠（NBR）

丁腈橡膠在耐油和耐磨性能方面表現優異，DIN磨耗量為100–200 mm³，撕裂強度為20–40 kN/m。通過與PVC共混，撕裂強度可提升至45 kN/m，耐磨性能提升15%。

四、實際應用案例及測試數據

輪胎胎面配方

采用NR/BR共混（60:40），補強炭黑N330 50 phr，抗氧劑4010NA 2 phr，硫磺1.8 phr的配方。測試結果顯示，DIN耐磨耗量為120 mm³，撕裂強度為48 kN/m。矩形橡膠密封圈

工業輸送帶配方

采用CR/SBR共混（70:30），白炭黑30 phr，增韌劑（環氧化大豆油）5 phr的配方。測試數據顯示，DIN耐磨耗量為140 mm³，撕裂強度為50 kN/m。橡膠硅膠材料與密封

高強度密封圈配方

采用聚氨酯橡膠（PU），增韌劑5 phr，抗氧劑2 phr的配方。測試結果顯示，DIN耐磨耗量為50 mm³，撕裂強度為115 kN/m。黑色橡膠墊圈

綜合分析數據表明，聚氨酯橡膠（PU）在耐磨性和撕裂性能上均表現出色，但成本較高。天然橡膠（NR）因其優異的撕裂強度和彈性而在中高端應用中占據重要地位。順丁橡膠（BR）則以其卓越的耐磨性成為經濟型耐磨材料的首選。未來，隨著納米補強材料和分子設計技術的發展，橡膠材料的耐磨性和撕裂性能有望得到進一步提升，為工業應用提供更多高性能解決方案。橡膠產品溢膠

特別聲明：內容來源 橡膠網 僅供參考，以傳遞更多信息而不是盈利。版權屬于原作者。如有侵權，請聯系刪除。
