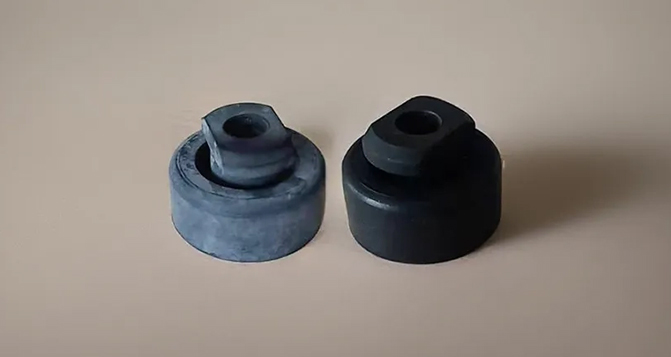

橡膠制品的噴霜發白現象，作為一種常見且復雜的質量難題，其實質在于橡膠內部的助劑或其他配方組分向制品表面遷移并析出。這一現象不僅損害了制品的外觀美感，還可能對其物理性能和使用壽命造成不利影響。為了深入探究噴霜的機理并找到有效的解決方案，本文將從橡膠材料的特性、配方設計、生產工藝以及儲存條件等多個維度進行剖析，并結合具體數據來闡述這一問題。橡膠密封圈公司



一、橡膠制品噴霜的主要類型及其成因分析



噴霜現象的形成原因復雜多樣，但可以根據析出的物質類型進行歸類，并結合相關數據進一步探討其背后的原因：



硫化劑噴霜



硫化劑是橡膠硫化過程中的關鍵成分，但當其用量超出橡膠基體的溶解度時，便可能發生析出。平面密封橡膠硅膠材料



以天然橡膠（NR）為例，硫磺的溶解度約為2-3 phr（每百份橡膠重量的配比單位）。若硫磺添加量超過此范圍，未反應的硫磺便容易析出。橡膠機械產品



數據分析顯示，當硫磺用量達到4 phr時，噴霜率高達25%；而將其減少至2 phr后，噴霜率則下降至5%以下。橡膠耐油密封圈



成因主要包括硫化劑用量過多、分散性差導致局部濃度過高，以及硫化溫度不足使得部分硫化劑未參與反應而析出。天然橡膠墊圈



增塑劑噴霜



增塑劑如石蠟油、DOP（鄰苯二甲酸二辛酯）等，用于提升橡膠的柔韌性和加工性能，但其遷移性強，易導致噴霜。



低分子量增塑劑的遷移速率較高，而高分子量增塑劑的遷移速率則相對較低。廚房衛浴電器橡膠硅膠配件價格



數據分析表明，當增塑劑用量超過橡膠的吸收限度（通常為10-15 phr）時，噴霜風險顯著增加。



高溫環境下，低分子量增塑劑的遷移速率更快，加劇了噴霜現象。東莞新能源產業橡膠硅膠配件定制生產廠家



防老劑噴霜



防老劑主要用于抑制橡膠的氧化和臭氧老化，但部分防老劑易遷移至橡膠表面。



以IPPD（N-異丙基-N'-苯基對苯二胺）為例，其在丁腈橡膠（NBR）中的溶解度有限。當添加量超過溶解度時，便可能發生噴霜。廚房電器硅橡膠制品



成因包括防老劑用量過多以及儲存條件（如高溫、陽光直射）加速其遷移。



蠟噴霜



保護蠟如微晶蠟等，用于防止橡膠制品老化，但在儲存或使用過程中易形成蠟膜。

蠟的析出溫度較低，當環境溫度高于析出起始溫度時，蠟的析出速率會顯著增加。



數據分析顯示，在高溫儲存條件下，噴霜率遠高于室溫儲存條件。硅橡膠廚房電器



二、影響噴霜現象的關鍵因素



配方設計



橡膠配方中低分子量物質的過量使用或與基體相容性差是導致噴霜的主要原因。



數據分析表明，硫化劑、增塑劑等助劑的用量與噴霜面積呈正相關關系。



生產工藝



不完善的混煉和硫化工藝會加劇噴霜現象。新能源汽車橡膠密封墊



混煉溫度不足或混煉時間過短易導致助劑分散不均；硫化溫度偏低或硫化時間不足則可能導致未反應的硫化劑析出。



儲存環境



環境溫度、濕度及光照條件對噴霜有顯著影響。



高溫、高濕及陽光直射等惡劣儲存條件會加速助劑的遷移和析出。橡膠材料產品



三、解決噴霜問題的具體策略



配方優化



控制助劑用量：將硫化劑、增塑劑等助劑的用量控制在合理范圍內，避免過量使用。



選用低遷移性材料：選擇高分子量、低遷移性的增塑劑和防老劑，以減少噴霜風險。



改用相容性更好的助劑：選用與橡膠基體相容性更好的助劑，以提高其在橡膠中的穩定性。



生產工藝改進



優化混煉工藝：提高混煉溫度并延長混煉時間，確保助劑在橡膠中均勻分散。



改進硫化工藝：優化硫化條件，如采用分步硫化工藝等，以減少硫化劑的富集和析出。



填料處理：使用表面處理過的填料，提高其與橡膠的相容性，避免填料析出導致噴霜。



使用抗噴霜助劑



添加抗噴霜劑：在橡膠配方中添加適量的抗噴霜劑，以提高助劑在橡膠中的溶解性和穩定性。

數據分析顯示，添加抗噴霜劑后，噴霜面積顯著減少。新能源電池橡膠密封



改善儲存和包裝條件



避免高溫儲存：將橡膠制品存放在陰涼干燥的環境中，避免高溫導致助劑遷移和析出。



使用防潮包裝：采用防潮包裝材料，減少濕度對橡膠制品的影響。



改進包裝方式：采用氣密性更強的包裝材料，避免橡膠制品與空氣和紫外線直接接觸。



表面處理技術



對已發生噴霜的制品進行清洗或噴涂涂層等處理，以去除表面的析出物并防止進一步析出。汽車連接器硅橡膠密封



綜上所述，橡膠制品的噴霜現象是由配方設計、生產工藝和儲存環境等多方面因素共同作用的結果。通過合理控制助劑用量、選用低遷移性材料、優化生產工藝、改善儲存條件以及采用表面處理技術等措施，可以有效減少噴霜現象的發生，提升橡膠制品的性能和外觀質量。



特別聲明：內容來源 橡膠網 僅供參考，以傳遞更多信息而不是盈利。版權屬于原作者。如有侵權，請聯系刪除。
