高壓（HV）電纜是高壓輸電系統中不可或缺的關鍵組件，具有高度絕緣性和重型結構。它們廣泛應用于儀器、點火系統以及多種環境中的交流電（AC）和直流電（DC）電力傳輸。



在電動汽車（EV）領域，高壓電纜用于將電力從電池傳輸至電機、逆變器和充電器，同時負責將信號傳遞至車輛監控和管理系統。電動汽車的電壓可能高達1500V，因此需要更厚的絕緣層以及更重、更硬的電纜。然而，電纜的重量可能影響車輛的性能和續航里程，而其剛性則給車內布線帶來了挑戰。耐高溫橡膠密封圈



高壓電纜的結構與組成



高壓電纜的結構通常包括以下組件：



導體：一個或多個導體，通常采用銅（導電性能優異）或鋁（輕量化且成本較低）。



導體屏蔽層：用于均勻分布電場，防止局部放電。橡膠產品配方大全



絕緣層：提供電氣絕緣，防止電流泄漏。



絕緣屏蔽層：進一步均勻電場分布。橡膠耐磨產品



金屬屏蔽層：防止外部電磁干擾（EMI）。密封橡膠硅膠材料類型



保護套：提供機械保護和環境防護。



全額定絕緣系統由絕緣層、半絕緣層和金屬屏蔽層組成。對于2kV及以上的高電壓應用，絕緣系統中需要額外的內層來控制導體周圍和之間的電場，以防止電應力導致的故障。橡膠密封圈公司



高壓電纜的關鍵特性



Axon' Cable的研發技術員Eric Coulon指出：“高壓電線或電纜的主要特性是其能夠在約20,000小時的使用壽命內承受交流或直流電流中的高壓應用。”他進一步強調，在確定滿足高壓客戶要求的最小絕緣厚度時，溫度是選擇絕緣材料的關鍵因素。“溫度是一個重要參數，因為不同熱塑性材料的工作溫度范圍各不相同。”新能源產業橡膠硅膠配件有哪些廠家

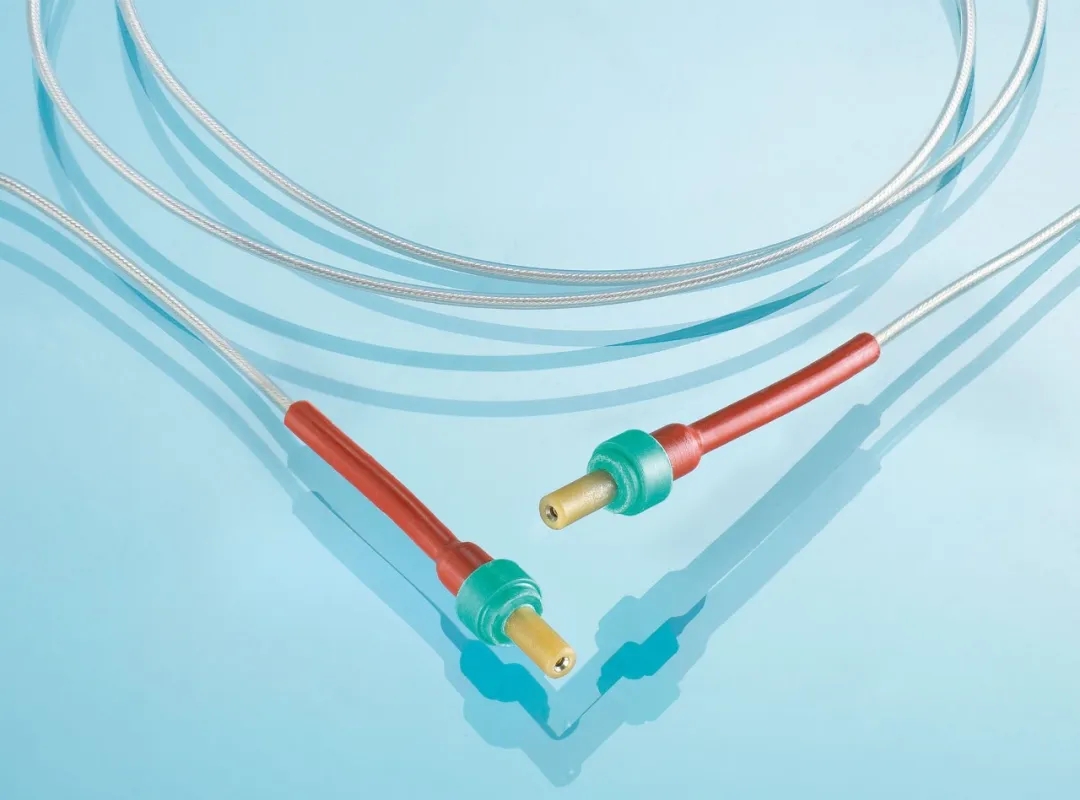

用于惡劣環境的 AXOVOLT 高壓微型電纜和電纜組件，來自 Axon' Cable



其他需要考慮的因素包括：



環境中的輻射水平



高壓或低壓應用



化學品暴露



靜態或動態應用



電纜的絕緣材料必須能夠抵抗高壓應力、臭氧（由空氣中放電產生）以及電痕（在絕緣材料表面形成導電路徑）。此外，電纜接頭和端子的設計必須能夠控制可能導致絕緣擊穿的高壓應力。



高壓電纜的應用場景



高壓電纜的長度可根據需求定制，從幾英尺的短長度（用于設備或機械）到更長的長度（用于建筑物內布線、工業廠房埋設、配電甚至海底電力傳輸）。汽車橡膠硅膠配件價格



導電材料：



銅：柔性好，導電性能優異。連接器硅橡膠零配件定制廠家



鋁：重量輕，成本低，但導電性能略遜于銅。新能源電池橡膠密封墊



絕緣材料：



交聯聚乙烯（XLPE）：耐環境條件，高介電強度。



乙丙橡膠（EPR）：耐熱性和柔韌性優異。



聚氯乙烯（PVC）：耐火性和柔韌性良好。



氟化熱塑性塑料：耐高溫（高達300°C），耐化學腐蝕，介電強度高。新能源電池橡膠橡膠密封



聚酰亞胺熱塑性塑料：抗輻射/抗紫外線，耐高溫（高達230°C），介電強度高。



PEEK熱塑性塑料：極高的耐輻射性，耐高溫（高達200°C），介電強度高。

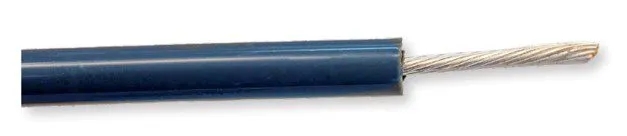

Teledyne 的 Quiet Line 產品是連續擠壓的高壓電纜，在中心導體上直接涂有高電感芯。這種高電感“損耗磁芯”可耗散高頻信號，使其成為過濾掉不需要的射頻和抑制外部 EMI 的絕佳選擇。穿過中心導體的高頻信號與所使用的電纜長度成比例衰減。



護套材料：



聚乙烯（PE）或PVC：用于一般環境保護。



金屬護套：用于水下或地下應用。



環境考慮因素



高壓電纜必須能夠承受多種環境條件，包括：



高真空應用：低釋氣



高壓和低壓



高溫和低溫



輻射（總電離劑量高達70 MGy）



紫外線



原子氧（太空環境）



高機械阻力



化學品暴露



水/濕氣暴露



長使用壽命（>25年）

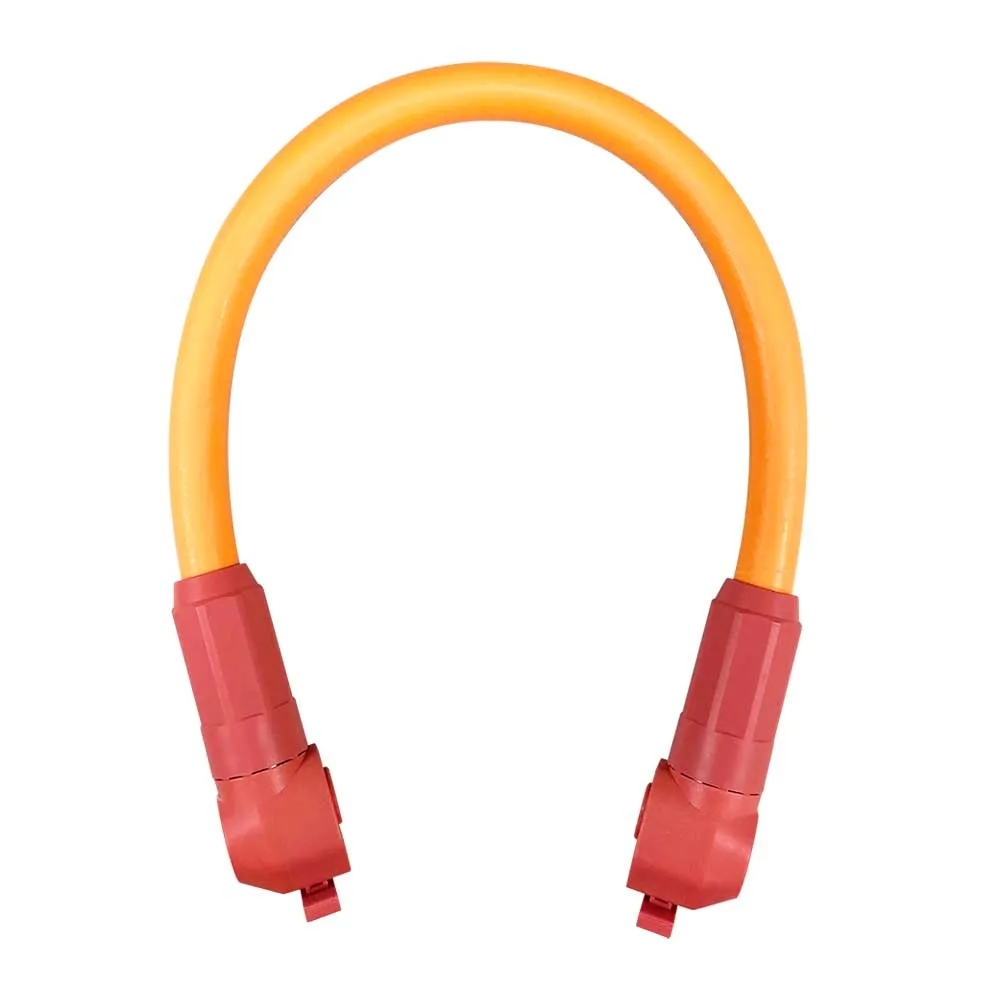

JPC Connectivity 的 PSL200 高壓電纜用于 BMS 和儲能應用中的電池組之間的連接。o型橡膠熱圈



電氣性能



高壓定義：對于交流電（AC）系統，通常認為高壓高于1000V；對于直流電（DC）系統，高壓高于1500V。具體定義因應用而異，例如：



航空：540V-3000V



石油和天然氣：1000V-8000V



研究：1000V-30,000V



規格：通常介于2 AWG和28 AWG之間。



額定電壓：高壓電纜的額定電壓通常從1000V（1 kV）開始，最高可達35 kV或更高。



溫度范圍：許多高壓電纜的工作溫度范圍為–40°C至90°C，但XLPE和EPR可適應更寬的范圍（–75°C至+250°C），適合高熱應力環境。



市場領域



軍事與航空航天、工業、汽車、運輸、醫療。



應用場景



海底作業、空間應用、核聚變與研究、航空、國防、石油和天然氣勘探、醫療設備、研究和測試、電動汽車、發電廠、風能和太陽能農場、工業設備、公共交通和鐵路、采礦。



通過合理選擇材料和設計，高壓電纜能夠在極端環境下穩定運行，滿足多種高要求的應用場景。連接器硅膠防水嗎
